隔離配電器

概述 . 主要技術規格

·給處于現場的二線制變送器提供隔離的直流電源，并檢測來自變送器的4~20mA電流信號，經過隔離、干擾抑制等處理后，向控制系統或其它儀表輸出直流電流或電壓信號。

·該隔離配電器采用獨立的直流電源供電，供電電源-輸入-及各輸出通道之間隔離。

●  供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗(24VDC供電時)：<65mA

●  輸入

第一路輸入

輸入信號：4～20mA

輸入阻抗：24Ω

給變送器的配電：20mA時，≥18.5V（出廠默認），若需要更大配電（如≥22V），訂貨時注明

最大輸入電流：約24mA

第二路輸入：

輸入電流：4~20mA；0~20mA；0~10mA；其他指定電流

輸入電壓：1~5V；0~5V；其他指定電壓

輸入阻抗：電流輸入時50Ω；電壓輸入時≥500KΩ

●  輸出

輸出電流：4~20mA；0~20mA；或指定電流量程

輸出電壓：1~5V；0~5V；其他指定電壓

電流輸出負載：4(0)~20mA輸出時，≤350Ω（出廠默認），另有≤100Ω，≤550Ω，≤750Ω，≤1KΩ可選

電壓輸出負載：1(0)~5V輸出時，≥10KΩ

輸出紋波：<10mVp-p

●  綜合通用參數

標準精度：±0.1%

溫度漂移：±0.015%/℃

響應時間：<10ms

隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

機殼材質：PC（聚碳酸酯）材料

外形尺寸：16×116×110(mm)

工作環境溫度：-20～＋60℃

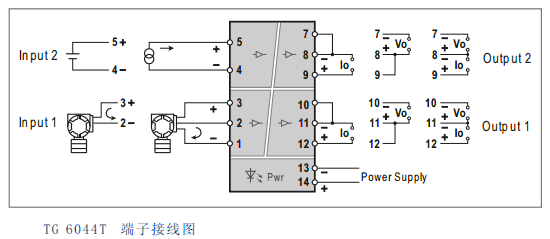

端子接線圖

●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
